浮球液位變送器 液位顯示控制儀能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。

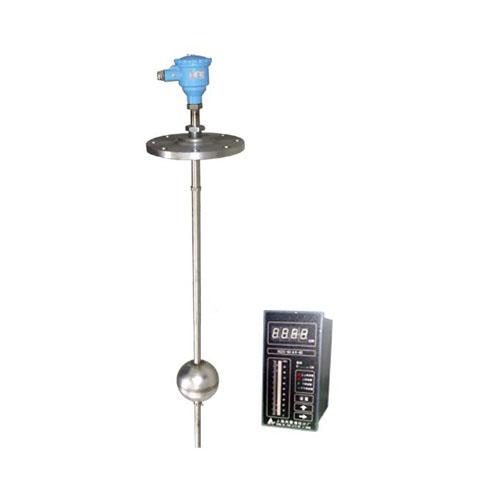

能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。 　　防腐型控制儀對強腐蝕性介質有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志：dⅡBT4)。 　　UQK-91系列液位顯示控制儀由傳感器和顯示表兩部分組成。 代 碼說 明UQK-91-□□□檢測點數2  3點檢測，其中1位為越限報警，可配UQK-86-2型顯示表45點檢測，其中1位為越限報警，可配UQK-86-4型顯示表1011點檢測，其中1位為零位，配UQK-86-10型顯示表5050點檢測，配UQK-86-50型顯示表100100點檢測，配 UQK-86-100型顯示表材 質 S 檢測桿體材質為聚氯乙烯、聚丙烯G檢測桿體材質為不銹鋼（1Cr18Ni9Ti ）F檢測桿體材質為聚四氟乙烯（F46）X檢測桿體材質為不銹鋼小浮球（筒）細頸檢測管防爆性能  B隔爆型防爆，僅用于G型、F型。防爆等級：dⅡBT4  -非隔爆型，此位空型號舉例1.UQK-91-10GB 1支表示UQK-91-10傳感器1支，檢測點數為10點，材質為不銹鋼防爆型。2.UQK-91-100G 1套表示UQK-91-100傳感器1支，檢測點數為100點，材質為不銹鋼。配UQK-91-100型顯示儀表一臺。在缺省情況下，配套的顯示儀表皆為控制型儀表，外形尺寸為A型；86-2/-4/-10型皆為LED顯示、-50/-100型皆為光柱顯示，除非另有要求。3.UQK-91-100G 1支 UQK-91-100BNH 1臺表示UQK-91-100傳感器1支，檢測點數為100點，材質為不銹鋼。配UQK-91-100型顯示儀表一臺。其外形尺寸為：80（寬）×160（高）×125（深）mm，無控制，光柱顯示。技術參數內　　容型　　號G(B)型、F(B)型S型GX型產品執行標準Q/320621EXE01-2001測量范圍≤6m≤6m≤2m≤1.5m工作條件(介質溫度)-40～+80℃(高+120℃)-40～+80℃(高+120℃)-5～+45℃-40～+80℃(高+120℃)工作環境溫度-10～+60℃-10～+60℃-5～+45℃-10～+45℃工作壓力1.0Mpa 常壓0.25Mpa供電電壓24VDC被測介質比重≥0.7g/cm3被測介質粘度≤1.25 St（1St=10-4m2/S）負載阻抗620Ω出線口接頭內螺紋M20×1.5輸出信號4~20mA準 確 度±10mm連接法蘭HG20592~20635－97/DN80~150/PN1.0~2.5MPa，其它法蘭標準如GB，HGJ，ANSI等用戶注明（法蘭為選配配件）防爆性能本安（dIIBT4） --結構原理　　UQK－91－2傳感器中裝有三只干簧管分別為下限、上限、越限報警。UQK－91－4有五只干簧管，比UQK－91－2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越限時能發出聲、光報警信號而無繼電器觸點輸出。 　　UQK—91—10、UQK—91—50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二極管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預 行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面戍報警。
